El ángulo de acero es uno de los perfiles más versátiles en construcción y herrería. Disponible en grado Comercial (3/4" a 1 1/2") y estructural A-36 (1 1/2" a 6"), con tabla completa de dimensiones y propiedades mecánicas.

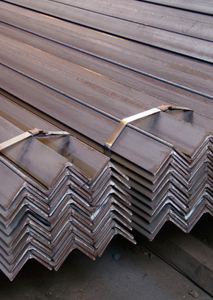

El ángulo de acero es un perfil laminado en caliente con sección en forma de L de lados iguales. El grado Comercial se usa en herrería y fabricación general en tamaños de 3/4" a 1 1/2", mientras el grado A-36 cumple requisitos estructurales en tamaños de 1 1/2" a 6".
Su versatilidad lo hace presente en toda obra y taller: desde marcos de puertas y ventanas hasta refuerzos en estructuras primarias, estanterías industriales y soportes de todo tipo.

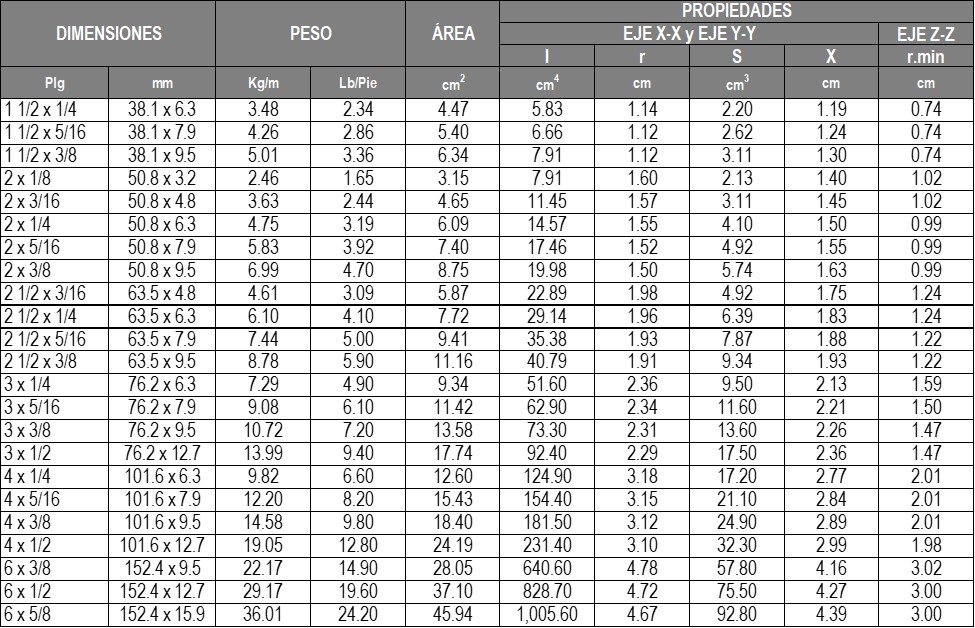

Dimensiones y propiedades mecánicas del ángulo de acero lados iguales. Grado Comercial y A-36.
| DIMENSIONES | PESO | ÁREA cm² |
EJE X-X y EJE Y-Y | EJE Z-Z | |||||
|---|---|---|---|---|---|---|---|---|---|
| Plg | mm | Kg/m | Lb/Pie | I cm⁴ |
r cm |
S cm³ |
X cm |
r.min cm |
|
| 3/4 x .109 | 19.0 x 2.8 | 0.80 | 0.54 | 0.97 | 0.31 | 0.57 | 0.25 | 0.57 | 0.37 |
| 3/4 x 1/8 | 19.0 x 3.2 | 0.88 | 0.59 | 1.11 | 0.37 | 0.58 | 0.28 | 0.58 | 0.38 |
| 1 x .109 | 25.4 x 2.8 | 1.06 | 0.71 | 1.32 | 0.79 | 0.78 | 0.44 | 0.74 | 0.50 |
| 1 x 1/8 | 25.4 x 3.2 | 1.19 | 0.80 | 1.52 | 0.92 | 0.79 | 0.51 | 0.76 | 0.51 |
| 1 x 3/16 | 25.4 x 4.8 | 1.73 | 1.16 | 2.21 | 1.25 | 0.76 | 0.72 | 0.81 | 0.48 |
| 1 x 1/4 | 25.4 x 6.3 | 2.22 | 1.49 | 2.84 | 1.54 | 0.74 | 0.92 | 0.86 | 0.48 |
| 1 1/4 x .109 | 31.7 x 2.8 | 1.30 | 0.87 | 1.67 | 1.58 | 0.96 | 0.68 | 0.89 | 0.62 |
| 1 1/4 x 1/8 | 31.7 x 3.2 | 1.50 | 1.01 | 1.93 | 1.83 | 0.97 | 0.80 | 0.89 | 0.64 |
| 1 1/4 x 3/16 | 31.7 x 4.8 | 2.20 | 1.48 | 2.81 | 2.54 | 0.97 | 1.16 | 0.97 | 0.61 |
| 1 1/4 x 1/4 | 31.7 x 6.3 | 2.86 | 1.92 | 3.65 | 3.21 | 0.94 | 1.49 | 1.02 | 0.61 |
| 1 1/2 x 1/8 | 38.1 x 3.2 | 1.83 | 1.23 | 2.34 | 3.25 | 1.17 | 1.18 | 1.07 | 0.76 |
| 1 1/2 x 3/16 | 38.1 x 4.8 | 2.68 | 1.80 | 3.43 | 4.58 | 1.17 | 1.64 | 1.12 | 0.74 |
| DIMENSIONES | PESO | ÁREA cm² |
EJE X-X y EJE Y-Y | EJE Z-Z | |||||
|---|---|---|---|---|---|---|---|---|---|
| Plg | mm | Kg/m | Lb/Pie | I cm⁴ |
r cm |
S cm³ |
X cm |
r.min cm |
|
| 1 1/2 x 1/4 | 38.1 x 6.3 | 3.48 | 2.34 | 4.47 | 5.83 | 1.14 | 2.20 | 1.19 | 0.74 |
| 1 1/2 x 5/16 | 38.1 x 7.9 | 4.26 | 2.86 | 5.40 | 6.66 | 1.12 | 2.62 | 1.24 | 0.74 |
| 1 1/2 x 3/8 | 38.1 x 9.5 | 5.01 | 3.36 | 6.34 | 7.91 | 1.12 | 3.11 | 1.30 | 0.74 |
| 2 x 1/8 | 50.8 x 3.2 | 2.46 | 1.65 | 3.15 | 7.91 | 1.60 | 2.13 | 1.40 | 1.02 |
| 2 x 3/16 | 50.8 x 4.8 | 3.63 | 2.44 | 4.65 | 11.45 | 1.57 | 3.11 | 1.45 | 1.02 |
| 2 x 1/4 | 50.8 x 6.3 | 4.75 | 3.19 | 6.09 | 14.57 | 1.55 | 4.10 | 1.50 | 0.99 |
| 2 x 5/16 | 50.8 x 7.9 | 5.83 | 3.92 | 7.40 | 17.46 | 1.52 | 4.92 | 1.55 | 0.99 |
| 2 x 3/8 | 50.8 x 9.5 | 6.99 | 4.70 | 8.75 | 19.98 | 1.50 | 5.74 | 1.63 | 0.99 |
| 2 1/2 x 3/16 | 63.5 x 4.8 | 4.61 | 3.09 | 5.87 | 22.89 | 1.98 | 4.92 | 1.75 | 1.24 |
| 2 1/2 x 1/4 | 63.5 x 6.3 | 6.10 | 4.10 | 7.72 | 29.14 | 1.96 | 6.39 | 1.83 | 1.24 |
| 2 1/2 x 5/16 | 63.5 x 7.9 | 7.44 | 5.00 | 9.41 | 35.38 | 1.93 | 7.87 | 1.88 | 1.22 |
| 2 1/2 x 3/8 | 63.5 x 9.5 | 8.78 | 5.90 | 11.16 | 40.79 | 1.91 | 9.34 | 1.93 | 1.22 |
| 3 x 1/4 | 76.2 x 6.3 | 7.29 | 4.90 | 9.34 | 51.60 | 2.36 | 9.50 | 2.13 | 1.59 |
| 3 x 5/16 | 76.2 x 7.9 | 9.08 | 6.10 | 11.42 | 62.90 | 2.34 | 11.60 | 2.21 | 1.50 |
| 3 x 3/8 | 76.2 x 9.5 | 10.72 | 7.20 | 13.58 | 73.30 | 2.31 | 13.60 | 2.26 | 1.47 |
| 3 x 1/2 | 76.2 x 12.7 | 13.99 | 9.40 | 17.74 | 92.40 | 2.29 | 17.50 | 2.36 | 1.47 |
| 4 x 1/4 | 101.6 x 6.3 | 9.82 | 6.60 | 12.60 | 124.90 | 3.18 | 17.20 | 2.77 | 2.01 |
| 4 x 5/16 | 101.6 x 7.9 | 12.20 | 8.20 | 15.43 | 154.40 | 3.15 | 21.10 | 2.84 | 2.01 |
| 4 x 3/8 | 101.6 x 9.5 | 14.58 | 9.80 | 18.40 | 181.50 | 3.12 | 24.90 | 2.89 | 2.01 |
| 4 x 1/2 | 101.6 x 12.7 | 19.05 | 12.80 | 24.19 | 231.40 | 3.10 | 32.30 | 2.99 | 1.98 |
| 6 x 3/8 | 152.4 x 9.5 | 22.17 | 14.90 | 28.05 | 640.60 | 4.78 | 57.80 | 4.16 | 3.02 |
| 6 x 1/2 | 152.4 x 12.7 | 29.17 | 19.60 | 37.10 | 828.70 | 4.72 | 75.50 | 4.27 | 3.02 |
| 6 x 5/8 | 152.4 x 15.9 | 36.01 | 24.20 | 45.94 | 1,005.60 | 4.67 | 92.80 | 4.39 | 3.00 |
I = Momento de inercia | r = Radio de giro | S = Módulo de sección | X = Distancia al centroide
Grado Comercial: uso general en herrería | Grado A-36: uso estructural — Fy = 36 ksi (2,531 kg/cm²)
Longitud estándar: 6 metros. Corte a medida disponible bajo pedido.

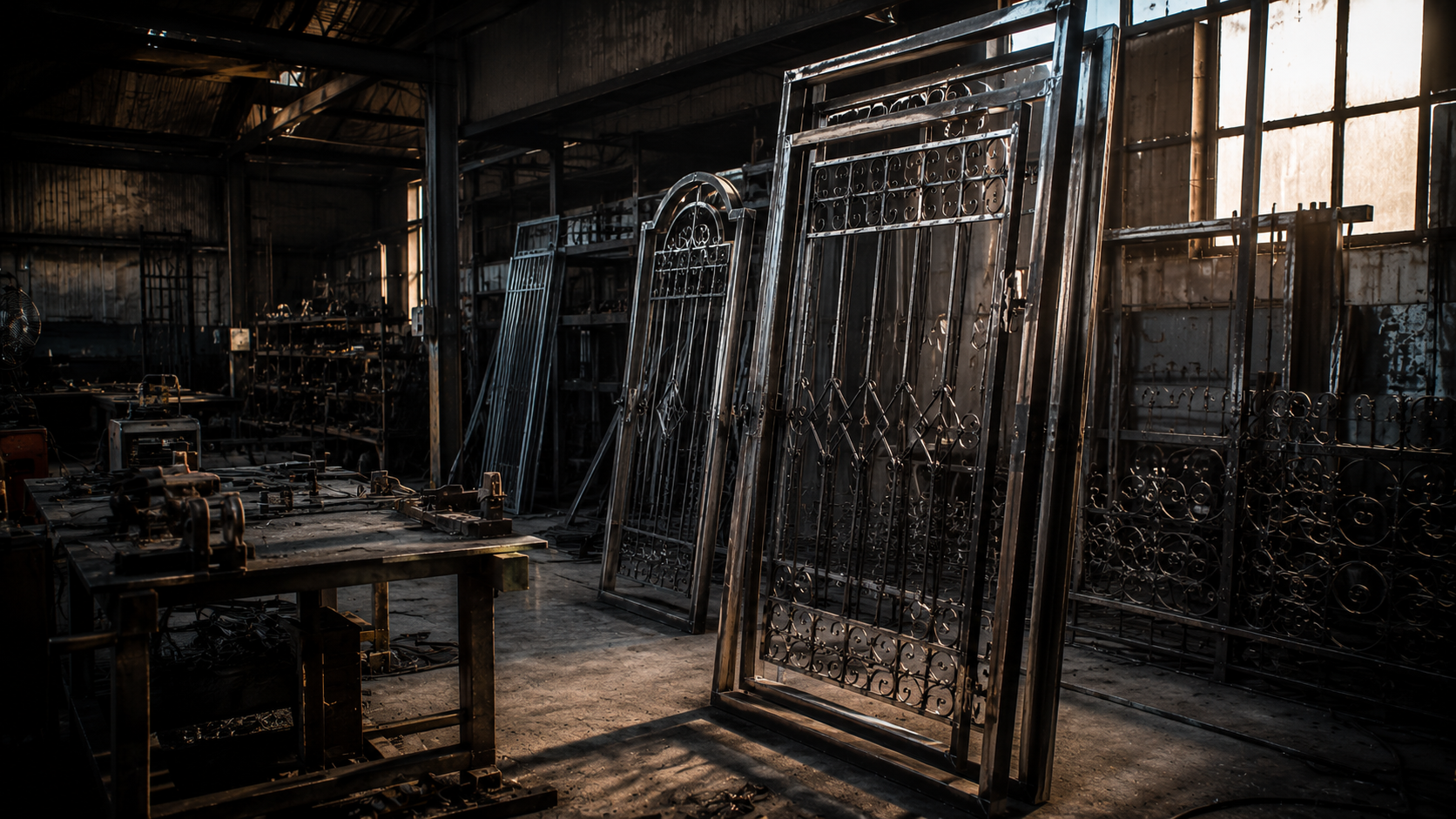

Marcos de puertas, ventanas, rejas y cancelería arquitectónica residencial e industrial.

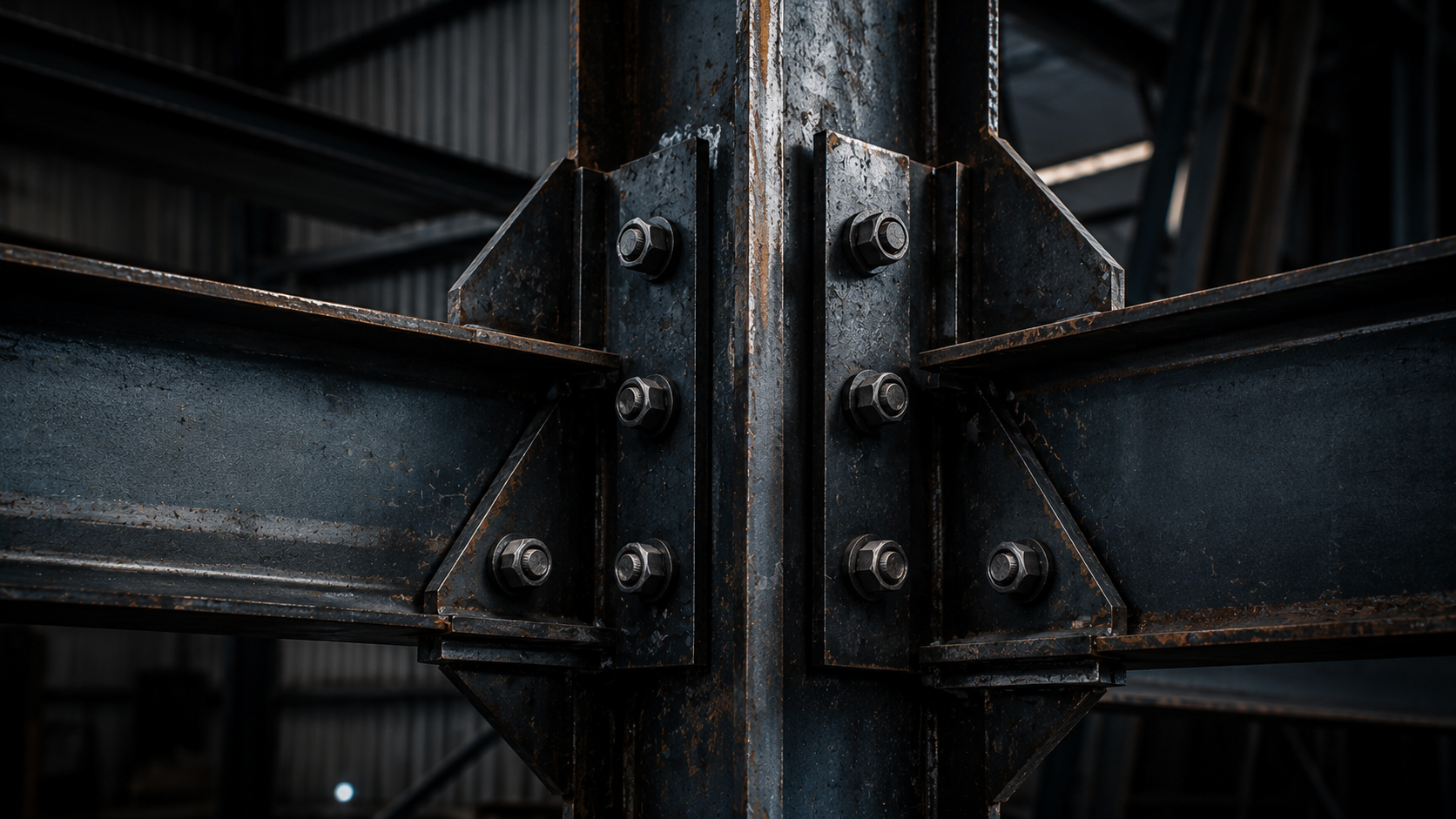

Ángulos de esquina, refuerzos en conexiones y elementos de soporte en estructuras de acero.

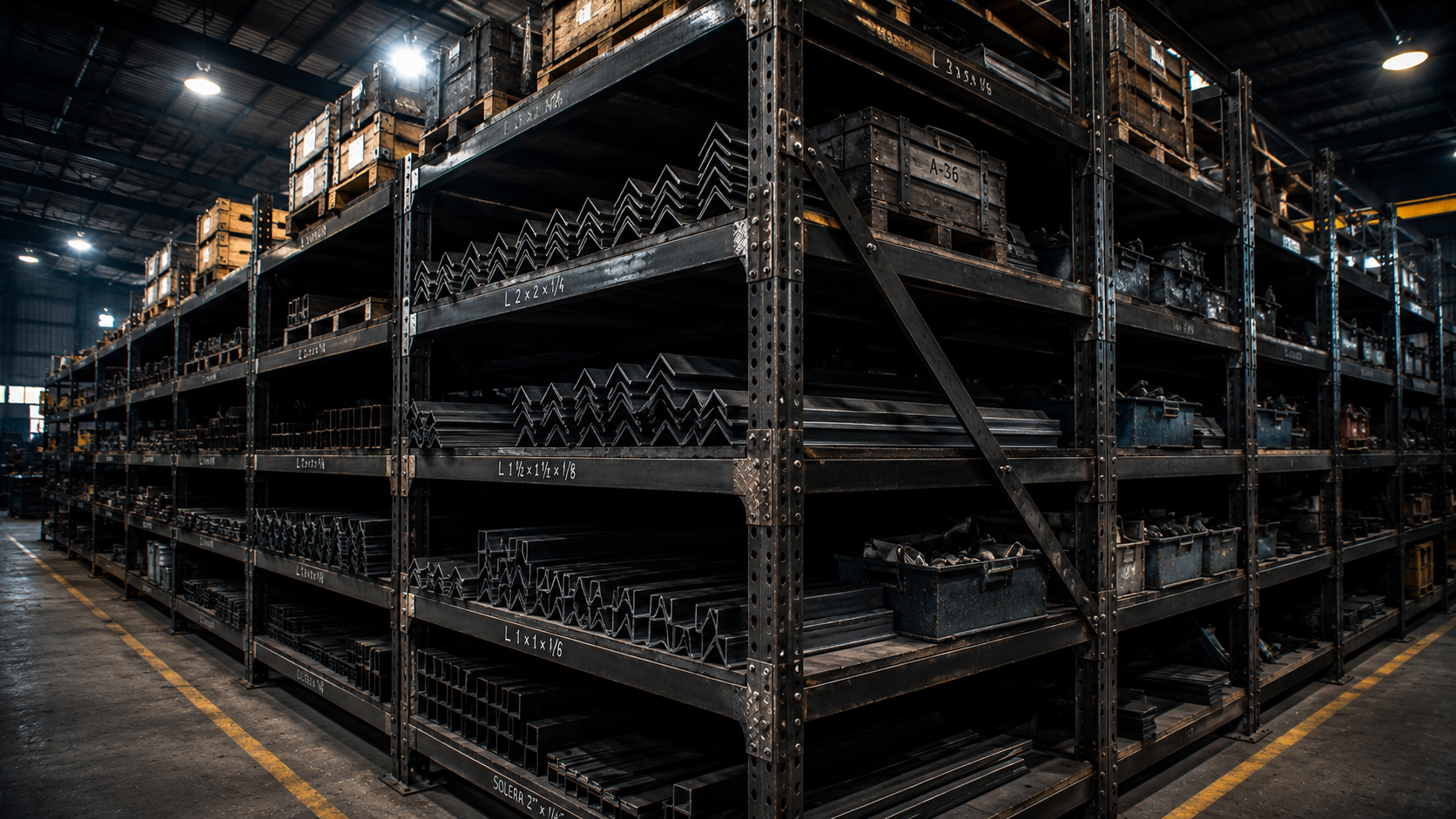

Bastidores, estantes, soportes y estructuras de almacenamiento para bodegas e industria.
Stock permanente
Disponible en grado Comercial y A-36. Corte a medida y entrega en Zona Metropolitana. Respuesta inmediata por WhatsApp.
