La viga IPS de patín estrecho ofrece mayor altura de alma para aplicaciones donde se requiere mayor rigidez a la flexión con menor ancho de patín. Ideal para largueros, correas y estructuras secundarias.

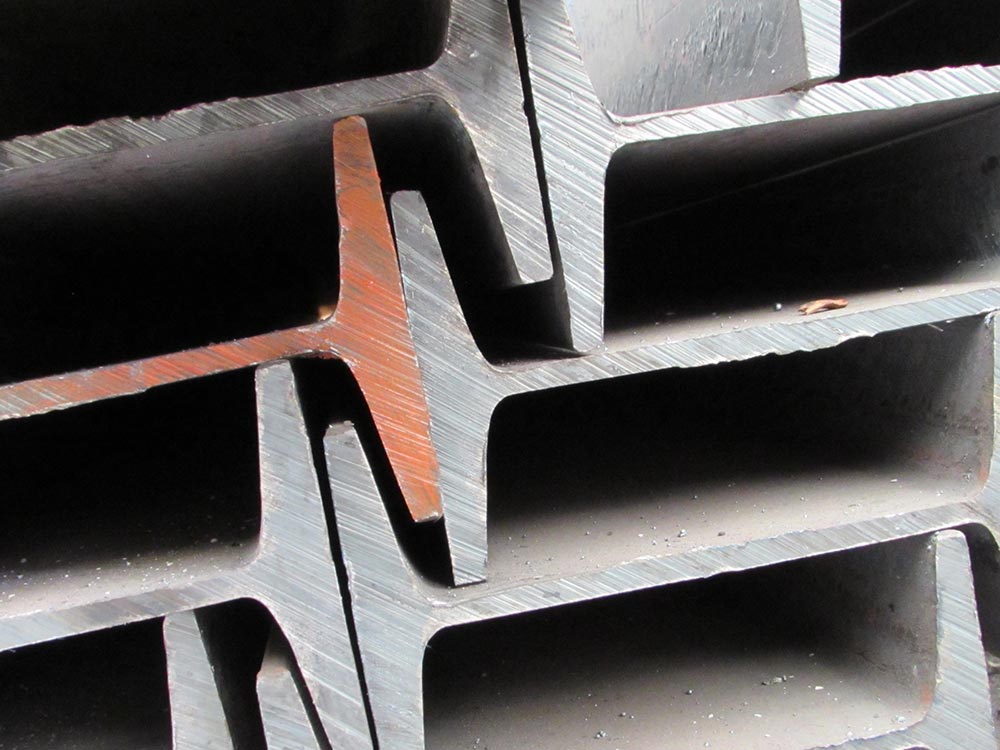

La Viga IPS es un perfil laminado en caliente con sección en I donde el ancho del patín es menor en relación al peralte, otorgándole mayor inercia vertical con menor consumo de material en el patín.
Se utiliza principalmente como larguero en techos industriales, correas de cubierta y elementos secundarios donde la carga predominante es en una sola dirección.

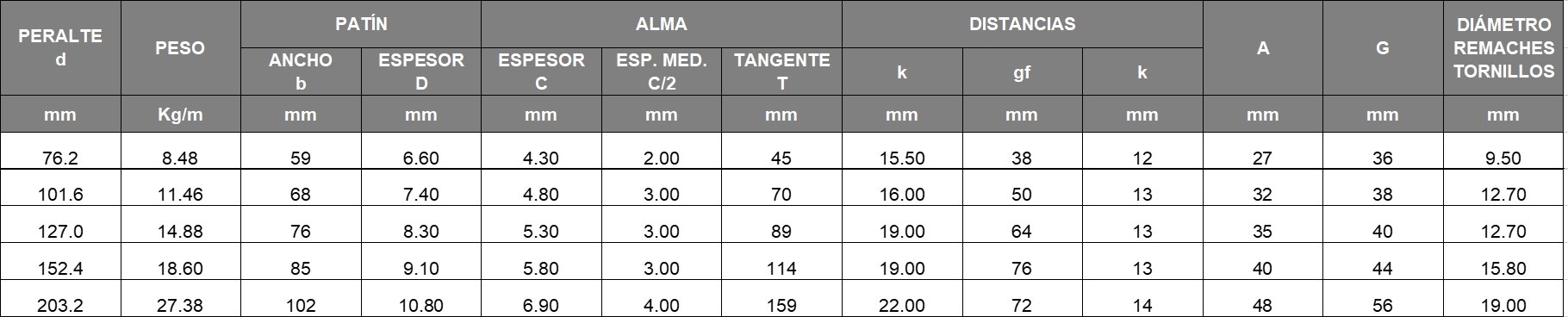

Viga IPS — A-36 / ASTM A572
| Serie | Peralte (mm) | Patín (mm) | Alma (mm) | Peso (kg/m) |
|---|---|---|---|---|
| S3x5.7 | 76 | 59 | 4.3 | 8.5 |
| S4x7.7 | 102 | 66 | 4.6 | 11.4 |
| S5x10 | 127 | 76 | 4.8 | 14.9 |
| S6x12.5 | 152 | 80 | 5.1 | 18.6 |
| S8x18.4 | 203 | 89 | 5.6 | 27.4 |
| S10x25.4 | 254 | 102 | 6.1 | 37.8 |
* Dimensiones de referencia. Consulta disponibilidad con nuestro equipo.

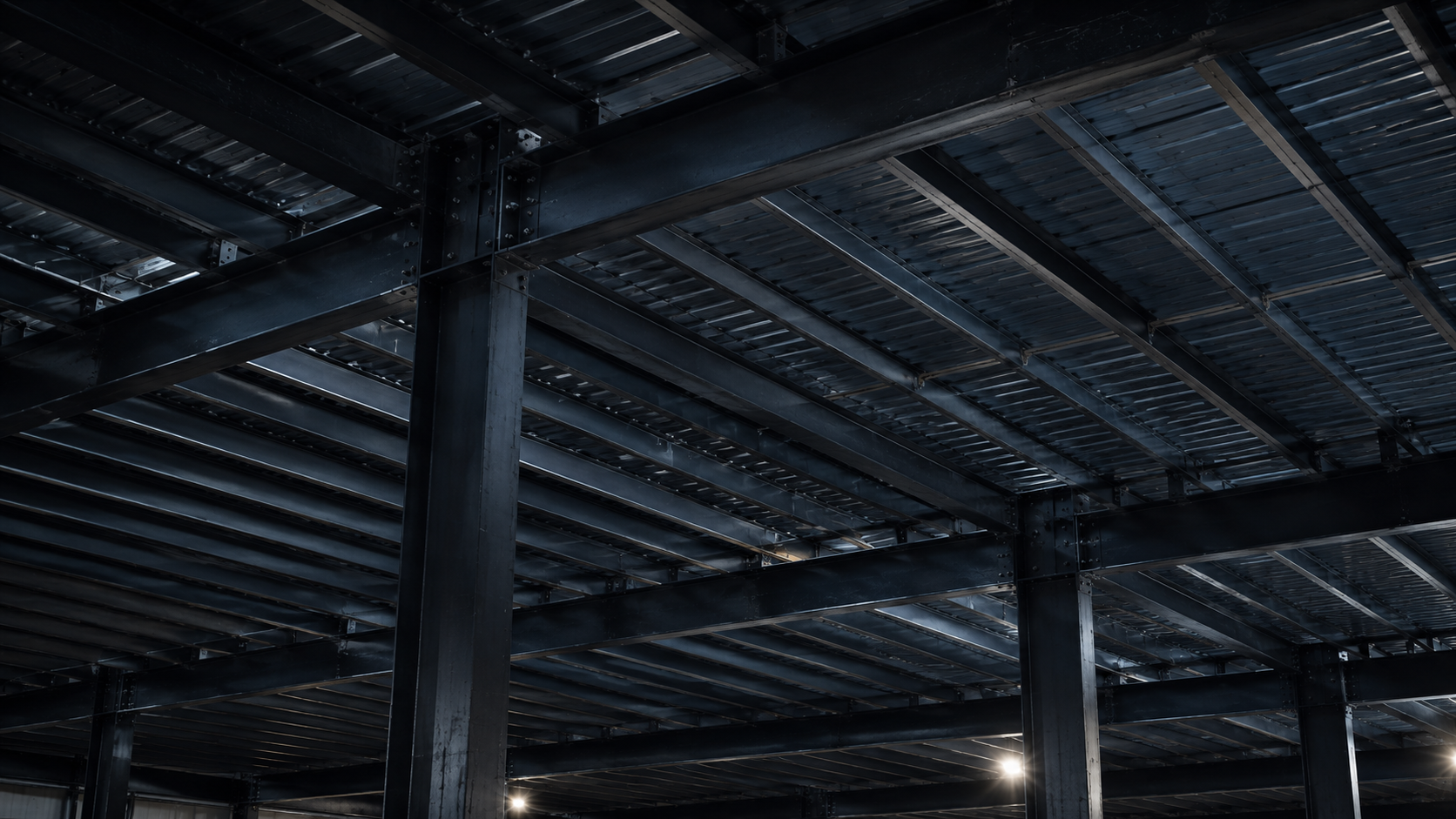

Correas y largueros en cubiertas de naves industriales y bodegas.

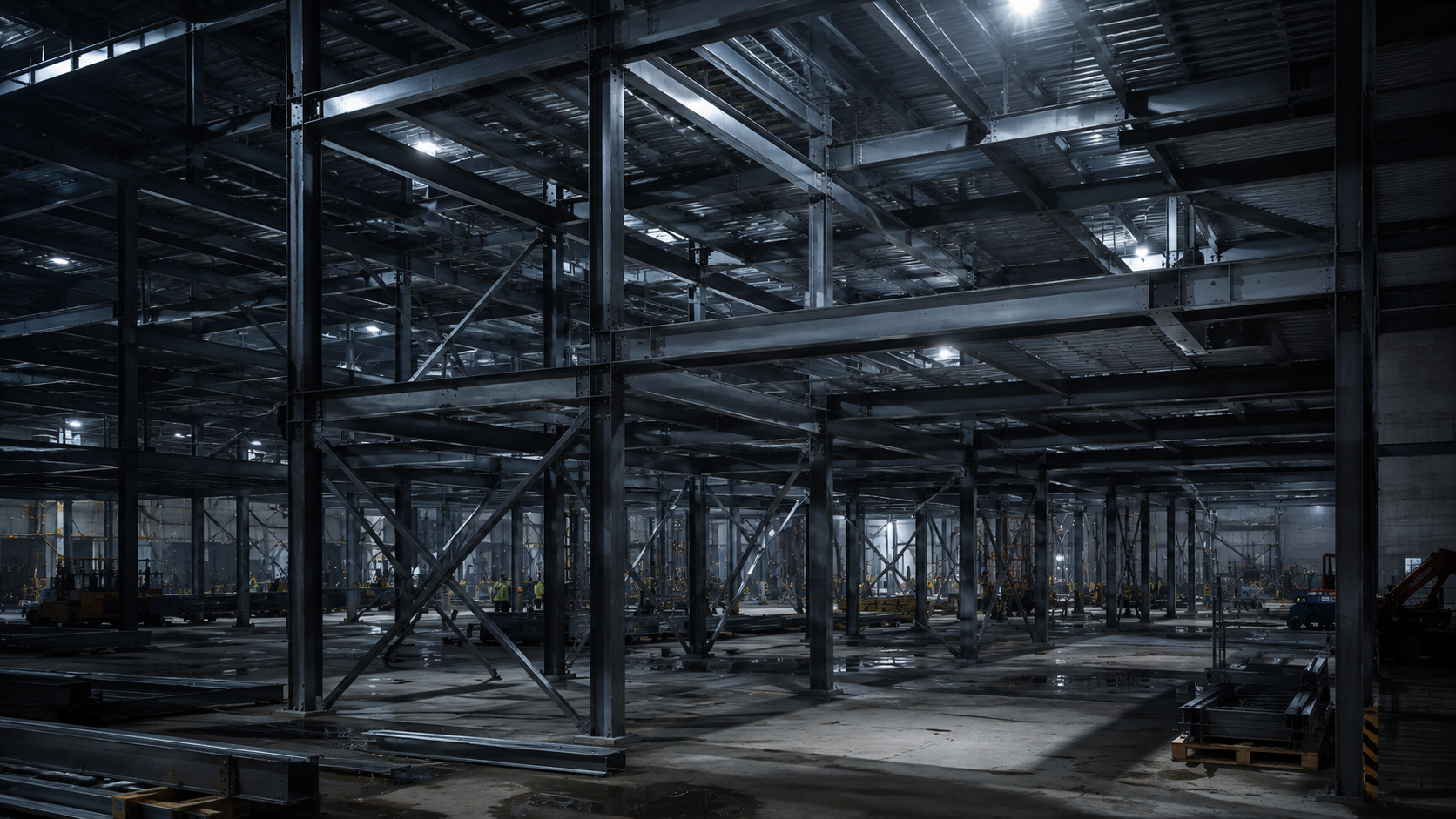

Elementos secundarios en marcos de acero y sistemas de entrepiso.

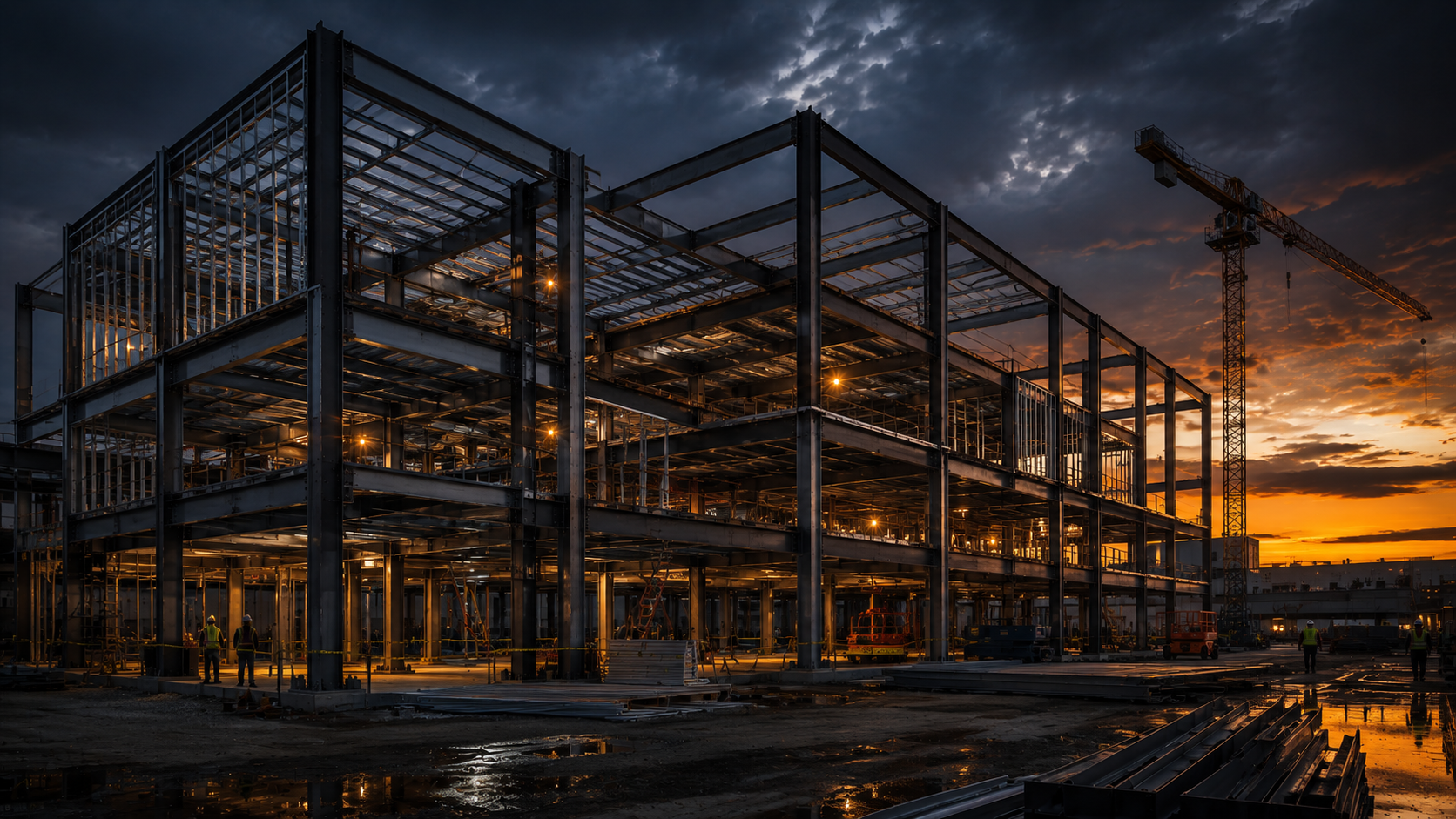

Vigas de carga en construcción metálica liviana y mixta.
¿Listo para tu proyecto?
Stock permanente disponible. Corte a medida y entrega en Zona Metropolitana. Respuesta inmediata por WhatsApp.
